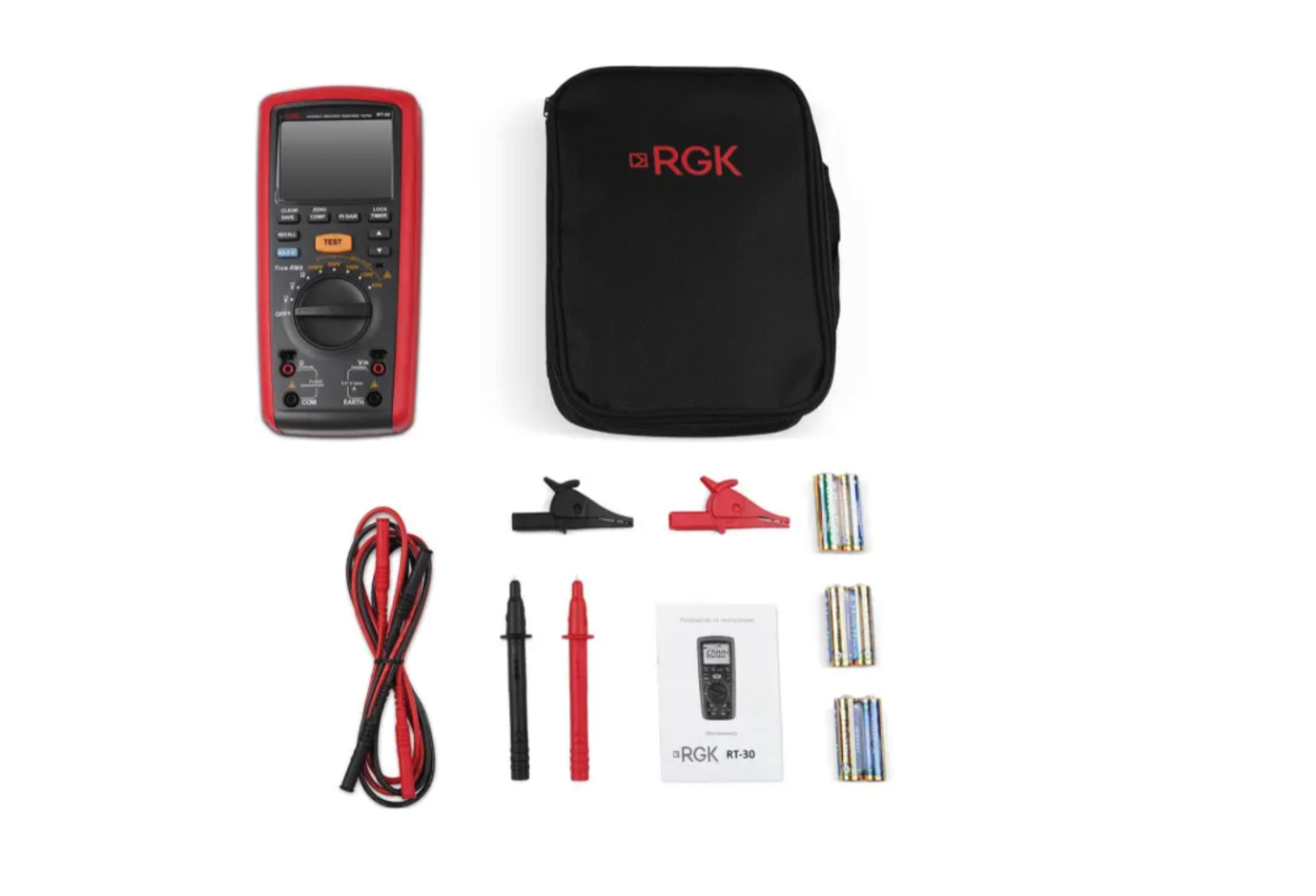

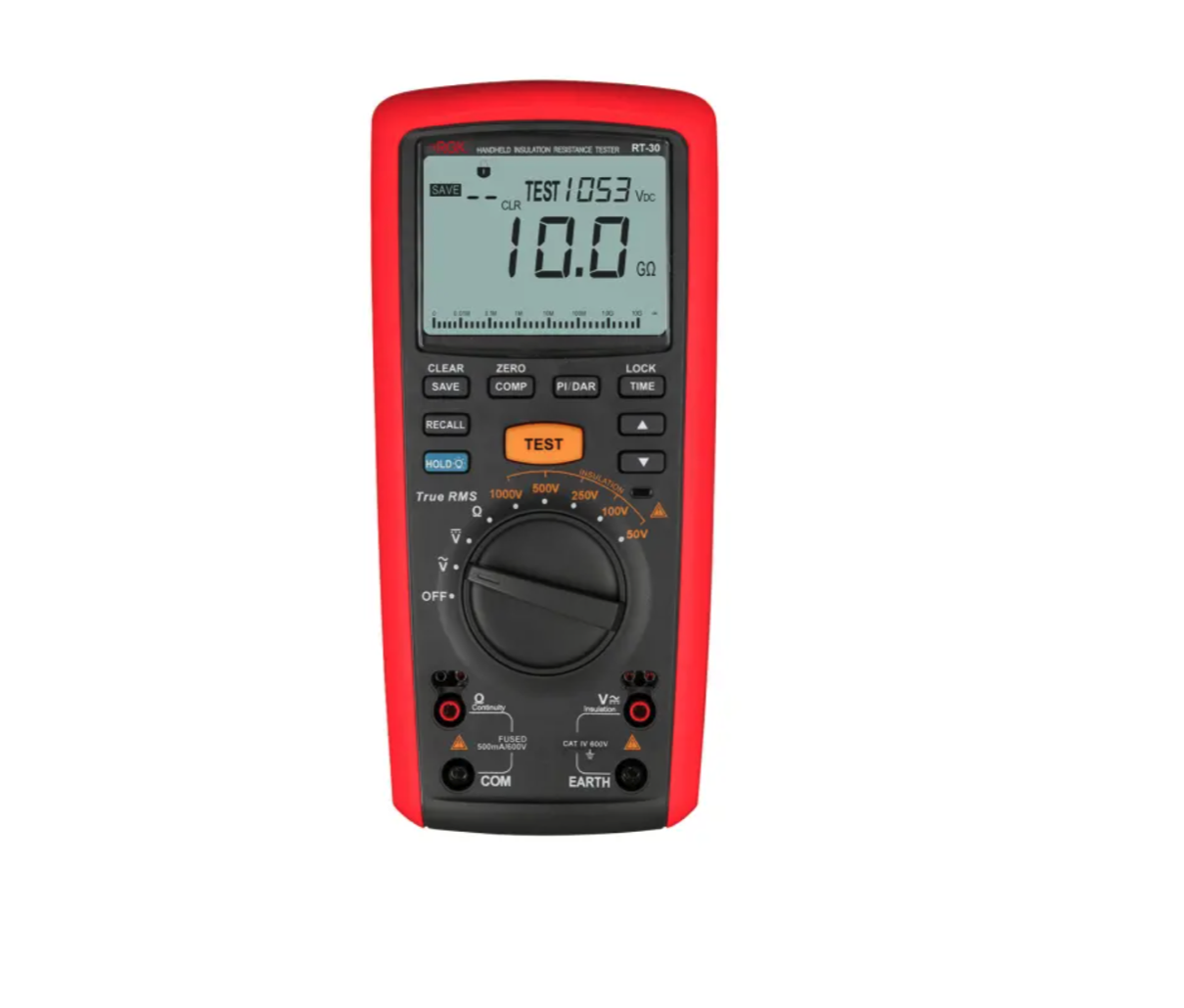

Цифровой мегаомметр RGK RT-30 - прибор для электротехников и специалистов по ремонту, который используется для быстрой оценки состояния изоляции силовых кабелей. Чаще всего устройство применяется для техобслуживания промышленного оборудования (электродвигателей, трансформаторов) и сетей, в сервисных центрах по ремонту электроники и при работе с электрическими системами обогрева пола.


Технические характеристики

Идентификационные данные    Значение
Идентификационное наименование ПО    -
Номер версии (идентификационный номер ПО)    V1.01
Цифровой идентификатор ПО    -
Метрологические характеристики в режиме измерений сопротивления изоляции
Номинальное значение испытательного напряжения постоянного тока, U, В1)
Поддиапазоны измерений сопротивления изоляции
Разрешение (единица младшего разряда (е. м. р.))
Пределы допускаемой абсолютной основной погрешности измерений сопротивления изоляции, МОм, ГОм
Пределы допускаемой абсолютной дополнительной погрешности измерений сопротивления изоляции, вызванной изменением температуры окружающей среды от нормальных условий на 1 °С, МОм, ГОм
50 В    от 0,01 до 19,99 МОм    0,01 МОм    ±(0,03●R+5 е.м.р.)    ±0,1
    от 20,0 до 50,0 МОм    0,1 МОм    ±(0,03●R+5 е.м.р.)
100 В    от 0,01 до 19,99 МОм    0,01 МОм    ±(0,03●R+5 е.м.р.)
    от 20,0 до 100,0 МОм    0,1 МОм    ±(0,03●R+5 е.м.р.)
250в    от 0,01 до 19,99 МОм    0,01 МОм    ±(0,015●R+5 е.м.р.)
    от 20,0 до 100,0 МОм    0,1 МОм    ±(0,015●R+5 е.м.р.)
500 В    от 0,01 до 19,99 МОм    0,01 МОм    ±(0,015●R+5 е.м.р.)
    от 20,0 до 199,9 МОм    0,1 МОм    ±(0,015●R+5 е.м.р.)
    от 200 до 500 МОм    1 МОм    ±(0,015●R+5 е.м.р.)
1000 В    от 0,01 до 19,99 МОм    0,01 МОм    ±(0,015●R+5 е.м.р.)
    от 20,0 до 199,9 МОм    0,1 МОм    ±(0,015●R+5 е.м.р.)
    от 200 МОм до 2 ГОм включ.    1 МОм    ±(0,015●R+5 е.м.р.)
    св. 2,0 до 10,0 ГОм включ.    0,1 ГОм    ±(0,1●R+3 е.м.р.)
    св. 10,0 до 20,0 ГОм включ.    0,1 ГОм    ±(0,2●R+3 е.м.р.)
Примечание:
1)– диапазон установки испытательного напряжения от U до 1,1●U, В;
R – измеренное значение сопротивления изоляции, МОм, ГОм
Метрологические характеристики в режиме измерений напряжения переменного тока
Предел измерений    Частота    Разрешение (единица младшего разряда (е. м. р.)), В
Пределы допускаемой абсолютной основной погрешности измерений напряжения переменного тока
Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения переменного тока, вызванной изменением температуры окружающей среды от нормальных условий на 1 °С
600,0 В    от 50 до 400 Гц    0,1 В    ±(0,02●U+3 е.м.р.) В    ±0,1 В
Примечание – U - измеренное значение напряжения переменного тока, В.
Метрологические характеристики в режиме измерений напряжения постоянного тока
Пределы измерений    Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока
Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий на 1 °С
600,0 В    0,1 В    ±(0,02*U +3 е.м.р.) В    ±0,1 В
Примечание – U - измеренное значение напряжения постоянного тока, В.
Метрологические характеристики в режиме измерений электрического сопротивления постоянному току
Диапазон измерений    Разрешение (единица младшего разряда (е. м. р.))
Пределы допускаемой абсолютной основной погрешности измерений электрического сопротивления постоянному току, Ом, кОм
Пределы допускаемой абсолютной дополнительной погрешности измерений электрического сопротивления постоянному току, вызванной изменением температуры окружающей среды от нормальных условий на 1 °С, Ом, кОм
от 0,01 Ом до 20,0 кОм    0,01 Ом; 0,01/0,1 кОм    ±(0,015●R+3 е.м.р.)    ±0,1
Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм.
Метрологические характеристики в режиме измерений сопротивления изоляции мегаомметров модификации RGK RT-30
Номинальное значение испытательного напряжения постоянного тока, U, В1)    П
оддиапазоны измерений сопротивления изоляции    Разрешение (единица младшего разряда (е. м. р.))
Пределы допускаемой абсолютной основной погрешности измерений сопротивления изоляции, МОм, ГОм
Пределы допускаемой абсолютной дополнительной погрешности измерений сопротивления изоляции, вызванной изменением температуры окружающей среды от нормальных условий на 1 °С, МОм, ГОм
50    от 0,01 МОм до 1,00 ГОм включ.    0,01/0,1/1 МОм; 0,01 ГОм    ±(0,03●R+3 е.м.р.)    ±0,1
    св. 1,00 до 10,0 Гом включ.    0,01/0,1 ГОм    ±(0,1●R+3 е.м.р.)
100    от 0,01 МОм до 1,00 ГОм включ.    0,01/0,1/1 МОм; 0,01 ГОм    ±(0,03●R+3 е.м.р.)
    св. 1,00 до 20,0 ГОм    0,01/0,1 ГОм    ±(0,1●R+3 е.м.р.)
250    от 0,01 МОм до 1,00 ГОм включ.    0,01/0,1/1 МОм; 0,01 ГОм    ±(0,015●R+5 е.м.р.)
    св. 1,00 до 50 ГОм    0,01/0,1/1 ГОм    ±(0,1●R+3 е.м.р.)
500    от 0,01 МОм до 1,00 ГОм    0,01/0,1/1 МОм; 0,01 ГОм    ±(0,015●R+5 е.м.р.)
    св. 1,00 до 100 ГОм    0,01/0,1/1 ГОм    ±(0,1●R+3 е.м.р.)
1000    от 0,1 МОм до 2,00 ГОм включ.    0,01/0,1/1 МОм; 0,01 ГОм    ±(0,015●R+5 е.м.р.)
    св. 2,00 до 9,9 ГОм    0,01/0,1 ГОм    ±(0,05●R+3 е.м.р.)
    от 10,0 до 20,0 ГОм включ.    0,1 ГОм    ±(0,07●R+3 е.м.р.)
    св. 20,0 до 200 ГОм включ.    0,1/1 ГОм    ±(0,2●R+3 е.м.р.)
Примечания
1)Диапазон установки испытательного напряжения от U до 1,2●U, В;
2)R – измеренное значение сопротивления изоляции, МОм, ГОм.
Общие технические характеристики
Наименование характеристики    Значение
Параметры электрического питания:
- напряжение постоянного тока    9 В
Нормальные условия измерений:
- температура окружающего воздуха
- относительная влажность воздуха
- атмосферное давление
от +18 до +28 °С
от 45 до 75 %
от 84,0 до 106,7 кПа
Рабочие условия измерений:
- температура окружающей среды
- относительная влажность при температуре окружающей среды +30 °С
- атмосферное давление
от 0 до +40 °С
не более 85 %
от 84,0 до 106,7 кПа
Средняя наработка на отказ    10000 ч
Средний срок службы    10 ч
Габаритные размеры    225 x 103 x 59 мм
Масса    0,7 кг
